用途：

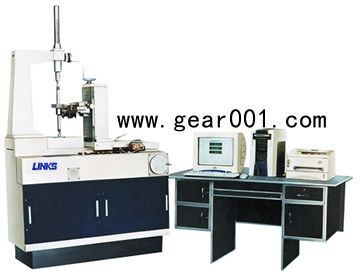

本測量機是一種新型智能化齒輪量儀，可用于測量漸開線圓柱齒輪、剃齒刀、插齒刀的齒廓偏差、齒距偏差。這是一種不用標準測量元件、精度很高、用途很廣的測量儀器，廣泛適用于汽車、航空航天、拖拉機、通用機械、機床工具、儀器儀表、機器制造等科研部門及工廠計量室、車間檢查站。
特點：
·全新的測量原理：本儀器擺脫了傳統的齒輪測量儀器的工作原理，采用了一種創新的設計方案，應用了微型計算機、金屬光柵等新技術，結構新穎，是一種成功的創新產品。
·可靠的電氣設計：通過優化設計，本儀器的電氣部分與同類齒輪測量儀比較，設計原理先進、元器件用量大量減少、儀器工作可靠性進一步提高。本儀器可與各種機械設備在同電網下正常、可靠工作。
·先進的信息處理：本儀器通過人機對話方式，一次性輸入齒輪原始參數，并以“文件”方式存取，亦可隨時修改。
·簡便的測量操作：檢定人員在微型計算機的提示下操作，即可完成測量齒輪的工作。同時，在微型計算機屏幕上，給出檢定報告，可顯示齒廓偏差曲線、齒距累積偏差曲線、齒距偏差曲線，還可在打印機上打印檢定報告單。
·不需準備測量元件：本機器不需借助諸如標準齒輪、標準齒條、標準蝸桿等標準測量元件，就可進行測量。
·可信賴的高精度：本機器的軸系和導軌結構獨特，是本廠幾十年經驗的結晶，經過精心處理和加工，具有很高的精度和測量重復性。
技術規格：
1、模數 ........................................0.5～15mm
2、齒輪最大外圓直徑 ................................450mm
3、頂尖距離 ....................................80～450mm
4、測頭至下頂尖距離 ............................40～240mm
5、被測齒輪最大重量 .................................85kg
6、儀器凈重........................................1000kg
7、儀器毛重....................................... 1200kg
8、儀器主機尺寸（長×寬×高）...... 1400mm×750mm×2100mm
9、包裝外形尺寸（長×寬×高）......1550mm×1440mm×2180mm
10、微機箱包裝尺寸（長×寬×高）...1550mm×1000mm×1100mm
11、整機占地尺寸（長×寬） ................2550mm×2500mm
基本配置：
主機.....................................1臺
微型計算機...............................1套
打印機...................................1臺
微機工作臺...............................1個
大、小號帶動器........................各1套
成套測頭 (1)φ1、φ1.5、φ3、φ5......各2件
(2)φ5加長測頭..........................1件
可選附件：
漸開線樣板(用于檢驗)
附加的消耗品和備品
標準齒輪(用于檢驗)
