真空熱處理是真空技術與熱處理技術相結合的新型熱處理技術。真空包括低真空、中等真空、高真空和超高真空。真空熱處理是“綠色熱處理”，被處理工件無氧化、無脫碳、畸變小、表面質量好。本文采用五種工藝對 20CrMnTi 鋼齒輪進行了真空滲碳，研究了工藝參數對其顯微組織的影響。
1、試驗設備和材料
試驗用滲碳設備為江蘇石川島豐東真空技術有限公司開發的 VCB-243048 真空滲碳爐生產線，淬火油為日本 nippon-grease 特殊淬火油 V-1900S，清洗設備為 HWBV 超聲波真空清洗機，回火設備為 NVPT 真空回火爐。
試驗用 20CrMnTi 鋼齒輪的尺寸如圖 1 所示，化學成分如表 1 所示。試驗流程為裝料→清洗→真空滲碳和淬火→清洗→低溫回火→檢驗。
2、熱處理
真空滲碳前對齒輪進行真空脫脂除氣和清洗，否則油脂加熱會形成碳黑，影響滲碳效果。齒輪進爐后抽真空，滲碳介質為乙炔 C2H2，為不飽和烴，其加熱時的分解反應為:

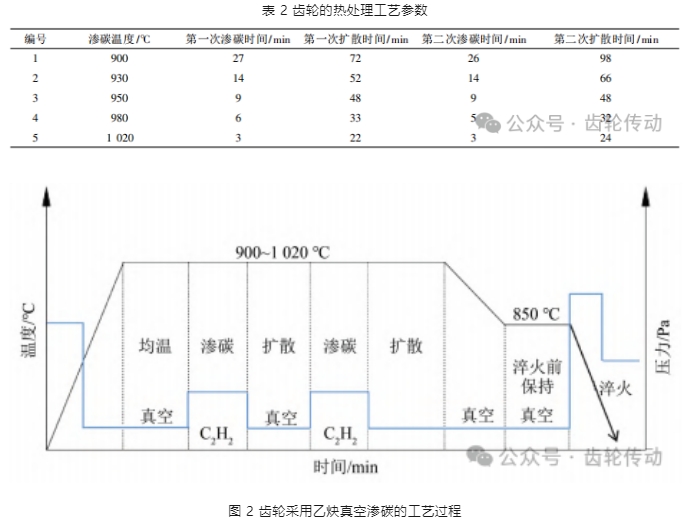

采用強滲-擴散交替的真空滲碳工藝，工藝參數如表 2 所示。齒輪裝入真空爐后，抽真空至≤ 10 Pa，基本達到了無氧的條件，隨后開始加熱。齒輪達到設定滲碳的溫度并均溫后，開始滲碳-擴散循環。根據裝爐工件的表面積確定乙炔流量為 12 L /min。滲碳后真空爐前室降溫至 850 ℃ 油淬，隨后 180 ℃回火。具體工藝如圖 2 所示。
3、試驗結果與分析
檢驗標準
齒輪的有效硬化層深度按 GB/T 9450—2005《鋼件滲碳淬火硬化層深度的測定和校核》檢驗; 顯微組織和晶粒度分別按 GB/T 25744—2010《鋼件滲碳淬火回火金相檢驗》和 GB/T 6394—2017《金屬平均晶粒度測定方法》評級。
表面含碳量

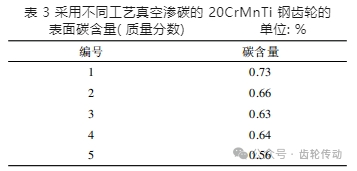

采用 EPMA-1720 電子探針按 GB /T 15074—1994《電子探針定量分析方法通則》測定齒輪節圓處的表面含碳量。表 3 為采用 5 種工藝真空滲碳的齒輪表面以下 0.1 mm 處的含碳量。表 3 數據表明，按 1 號工藝真空滲碳的齒輪表面含碳量最高。
顯微組織

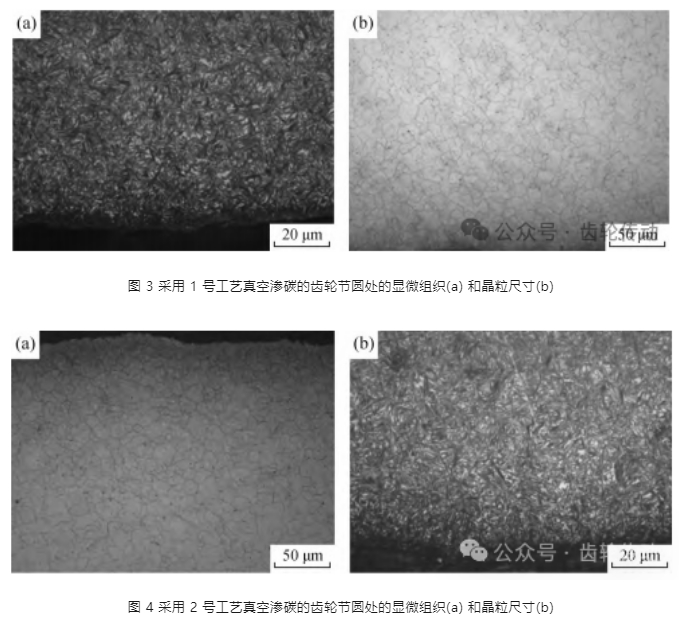

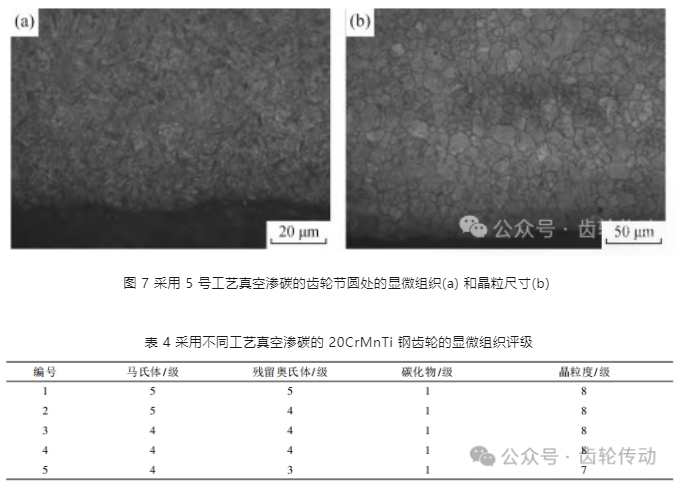

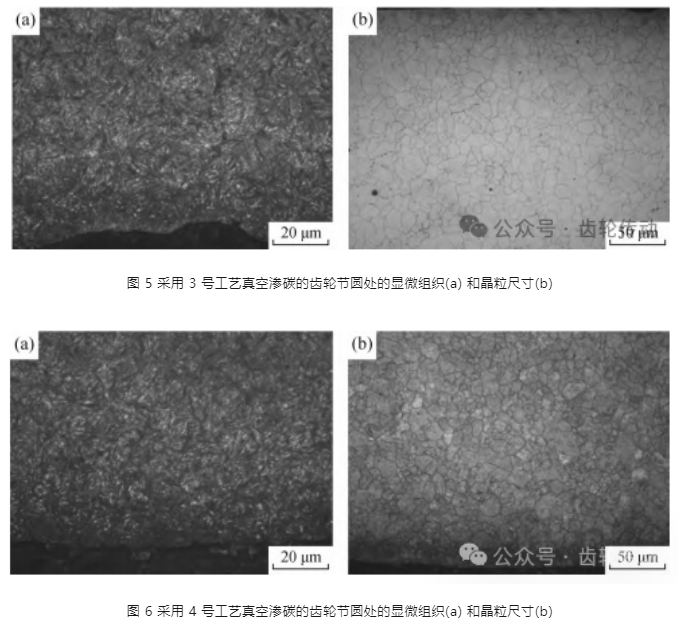

圖 3 ～ 圖 7 分別為采用五種工藝真空滲碳的齒輪節圓處的顯微組織和晶粒尺寸，表 4 為對應的顯微組織級別。
晶粒度
滲碳是高溫長時間的化學處理工藝，工件晶粒易長大，影響其性能。齒輪節圓處晶粒度檢測結果表明，采用 5 號工藝真空滲碳的齒輪節圓處的晶粒度為 7 級，其他工藝真空滲碳的齒輪均為 8 級，說明滲碳溫度提高會導致晶粒粗化。
硬度梯度

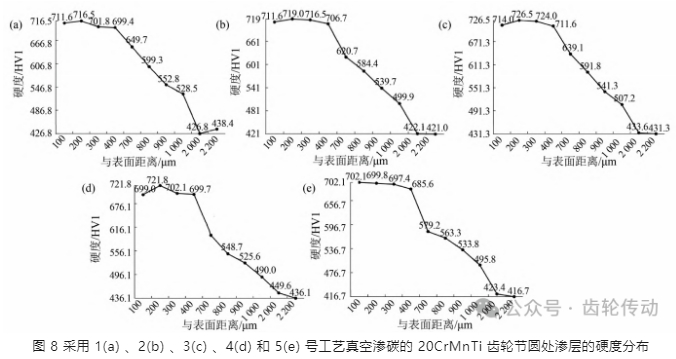

滲碳和淬火回火后工件的有效硬化層深度是指從表面到維氏硬度為 550 HV 處的垂直距離，是評定滲碳淬硬件熱處理質量的重要指標之一。采用五種工藝真空滲碳的齒輪節圓處滲層的硬度分布如圖 8 所示。圖 8 表明，隨著與表面距離的增大硬度下降，采用 1 ～ 4 號工藝真空滲碳的齒輪節圓處滲層硬度先上升后下降，這與含碳量的降低和殘留奧氏體的多少有關。采用五種工藝真空滲碳的齒輪節圓處的滲層深度分別為 0.884 mm、0.913 mm、0.878 mm、 0.925 mm 和 0.935 mm，表面硬度基本為 60 ～ 61 HRC(換算值) ，符合要求(58 ～ 62 HRC) 。
4、結論
(1) 經真空滲碳、淬火和低溫回火的 20CrMnTi 鋼齒輪滲層組織均勻，為回火馬氏體和殘留奧氏體及彌散分布的碳化物。
(2) 采用 1 和 2 號工藝真空滲碳、淬火和低溫回火的 20CrMnTi 鋼齒輪滲層殘留奧氏體較多; 采用 5 號工藝真空滲碳、淬火和低溫回火的 20CrMnTi 鋼齒輪滲層晶粒度為 7 級; 采用其余工藝真空滲碳、淬火回火的齒輪晶粒度為 8 級。
(3) 模數為 2.5 的 20CrMnTi 鋼齒輪的最佳真空滲碳溫度為 950 ℃。
